Artikel-Nr.: 10_5_mm
- Produktart: Maschinengewindebohrer DORMER-ISOC 2 - 3 E621 HSS 2 6H DORMER
- Beschichtung: Unbeschichtet
- Gewindeart: EGM
- Marke: DORMER
- Modell: E621
- Norm: DORMER-ISO
- Schneidrichtung: Rechts
- Schneidstoff: HSS
- Toleranzfeld: 6H
- Ausführung: Anschnitt 2 - 3 Gänge, Form C
- Bohrtiefe: 2
- Drallwinkel: 40
- Form: C 2 - 3
- Schmiernuten: Geometrie mit Spiralnuten
- Schneidenanzahl: 3
- Schaft: Zylindrischer Schaft mit Vierkant
- Gewinde-Nenn-ø: 10 / 11,95
- Steigung: 1,5 mm
- Gewindelänge: 22 mm
- Kernloch-ø: 10,5 mm
Spiral genuteter Gewindebohrer
· Anschnittform C mit 2-3xP Gewindeanschnitt
· Einsatzgewinde Metrisch (metrisches Drahtgewinde) EGM10 mit 1.50 mm Steigung und 6H Toleranzklasse
· Abmessungen nach DORMER-ISO Standard mit 9.0mm Schaft und 7.1mm Vierkantantrieb
· HSS mit blanker Oberfläche und 40° Helixwinkel 2xD Sacklochgewinde in Baustahl und Kohlenstoffstahl
Weitere technische Eigenschaften:
· Schneidrichtung: Rechts
· Schaft-ø: 9
· Einspannlänge - Metrisch (LSC): 10
· Schaft: Zylindrischer Schaft mit Vierkant

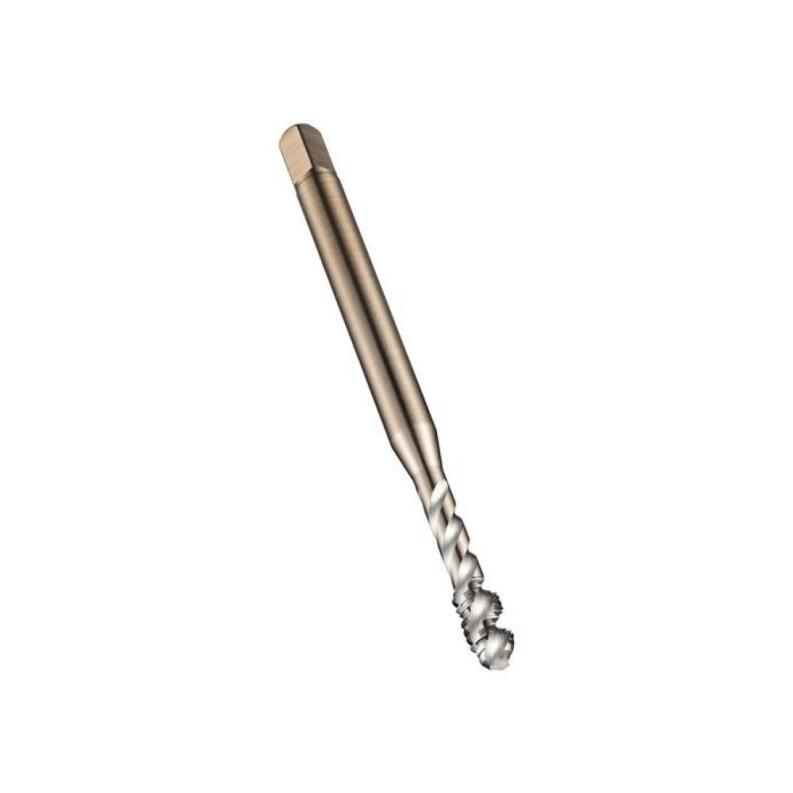

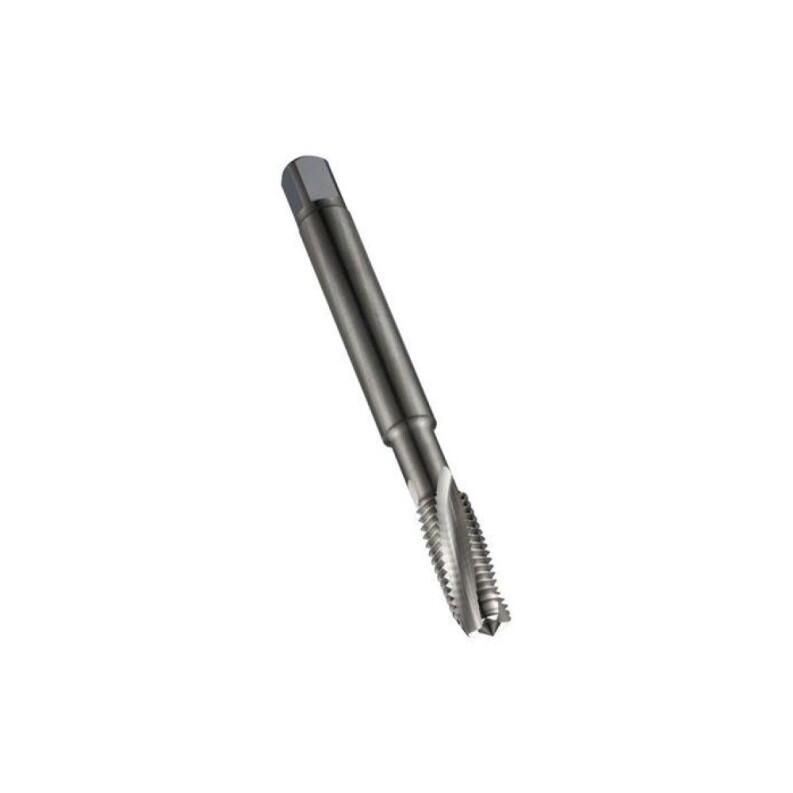

Hinweis Produktbilder:
Die abgebildete Ware ist beispielhaft zu verstehen und stellt keine verbindliche Produkteigenschaft dar. Bitte beachten Sie die Textbeschreibung.
Gewinde-Nenn-Ø:
10 / 11,95
Steigung:
1,5 mm
Gesamtlänge:
89 mm
Gewindelänge:
22 mm
Kernloch-Ø:
10,5 mm
Vierkant:
7,1 mm
Schaft-Ø:
9 mm
Einspannlänge - Metrisch (LSC):
10 mm
