Artikel-Nr.: 9_mm

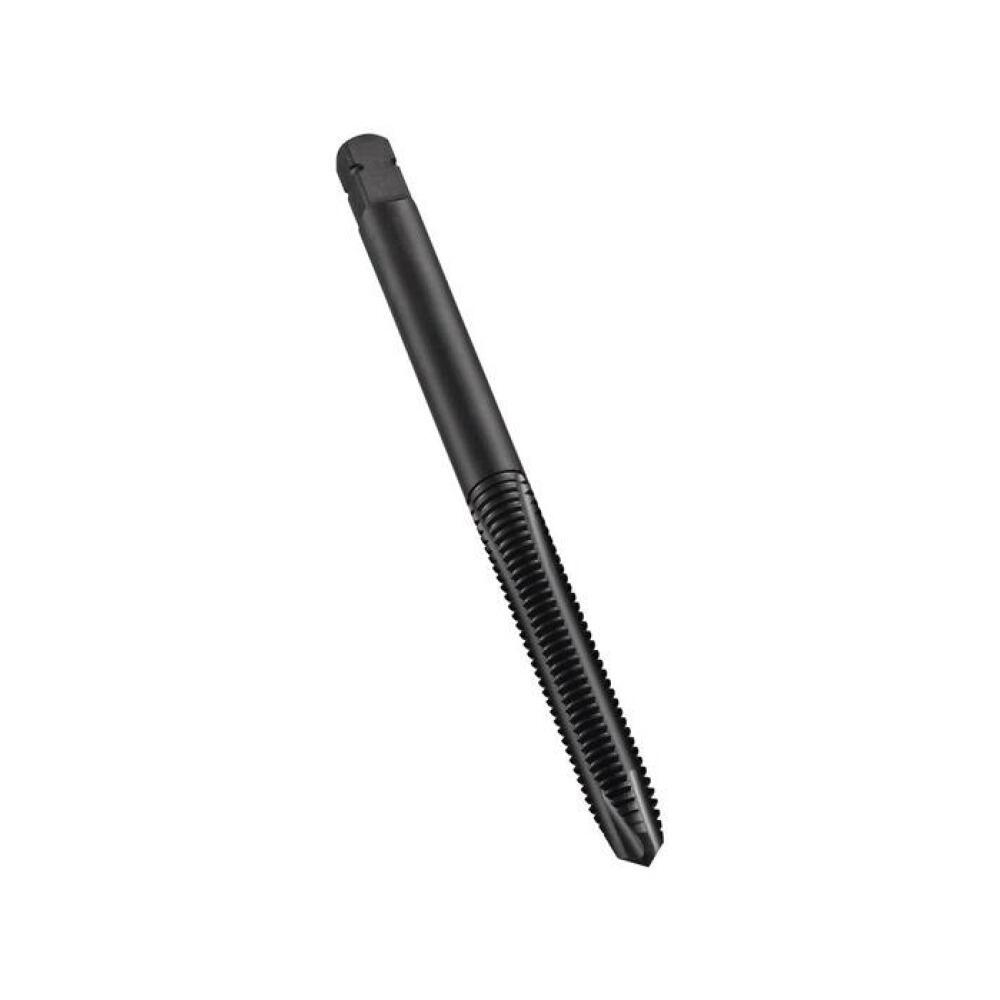

- Produktart: Maschinengewindebohrer ISO 529B 3.5 - 5 E011 HSS-E-PM vap. 2.5 6H DORMER
- Beschichtung: vaporisiert
- Gewindeart: MF
- Marke: DORMER
- Modell: E011
- Norm: ISO 529
- Schneidrichtung: Rechts
- Schneidstoff: HSS-E-PM
- Toleranzfeld: 6H
- Ausführung: Anschnitt 3,5 - 5 Gänge, Form B
- Bohrtiefe: 2,5
- Form: B 3.5 - 5
- Schmiernuten: Geometrie mit Schälanschnitt
- Schaft: Zylindrischer Schaft mit Vierkant
- Gewinde-Nenn-ø: 10
- Steigung: 1 mm
- Gewindelänge: 18 mm
- Kernloch-ø: 9 mm
Spiralpunkt Gewindebohrer
· Anschnittform B mit 3.5-5xP Gewindeanschnitt
· ISO-Metrisches Feingewinde M10 mit 1.00 mm Steigung und 6H Toleranzklasse
· Abmessungen nach ISO 529 Standard mit 10.0mm Schaft und 8.0mm Vierkantantrieb
· HSSE-PM mit vaporisierter Oberfläche 2.5xD Durchgangsgewinde in Allzweckanwendungen
Weitere technische Eigenschaften:
· Schneidrichtung: Rechts
· Schaft-ø: 10
· Einspannlänge - Metrisch (LSC): 11
· Schaft: Zylindrischer Schaft mit Vierkant
Stornierungen sind nach entsprechender Auftragserteilung nicht mehr möglich! Sonderanfertigungen sowie auftragsbezogene Produktionen sind generell vom Umtausch oder einer Rückgabe ausgeschlossen.
Hinweis Produktbilder:
Die abgebildete Ware ist beispielhaft zu verstehen und stellt keine verbindliche Produkteigenschaft dar. Bitte beachten Sie die Textbeschreibung.
Gewinde-Nenn-Ø:
10
Steigung:
1 mm
Einsatzlänge:
34 mm
Gesamtlänge:
80 mm
Gewindelänge:
18 mm
Kernloch-Ø:
9 mm
Schneidenanzahl:
3
Vierkant:
8 mm
Schaft-Ø:
10 mm
Einspannlänge - Metrisch (LSC):
11 mm
