Artikel-Nr.: 22_25_mm

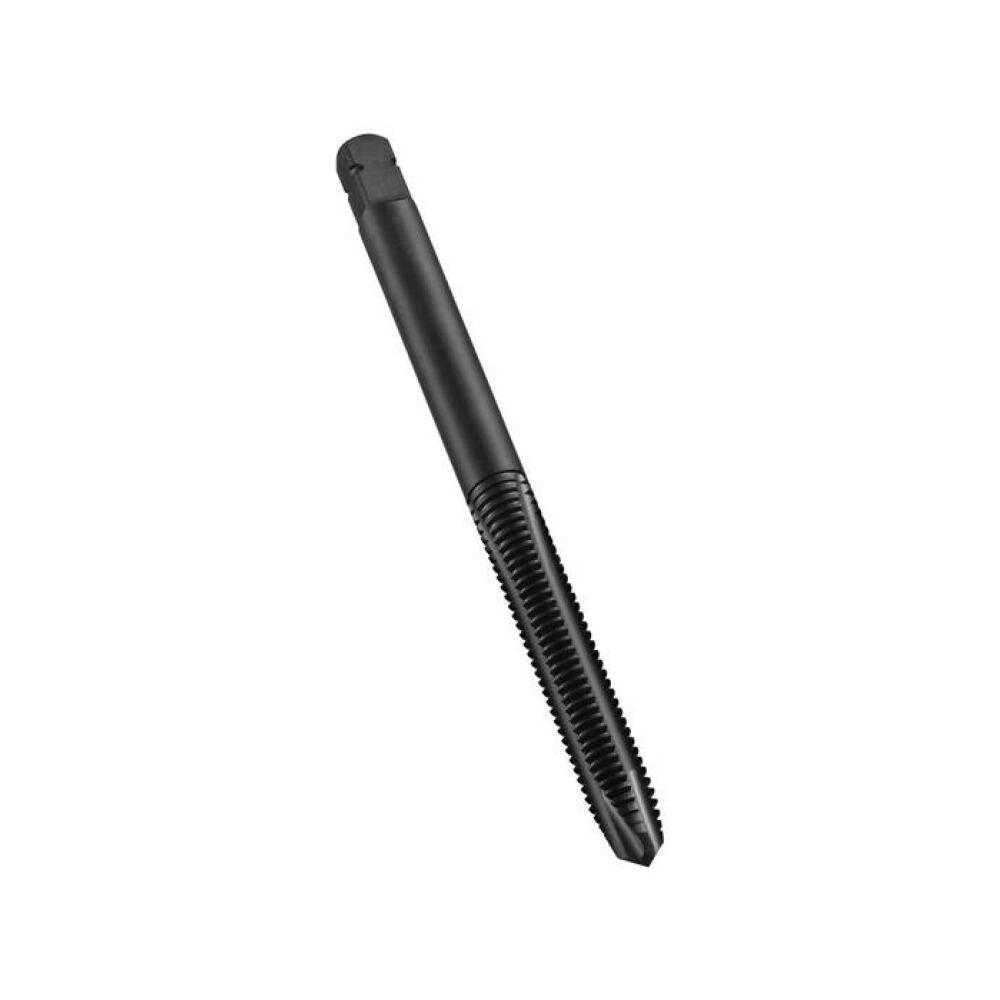

- Produktart: Maschinengewindebohrer ISO 529B 3.5 - 5 E021 HSS-E-PM vap. 2.5 2B DORMER
- Beschichtung: vaporisiert
- Gewindeart: UNC
- Marke: DORMER
- Modell: E021
- Norm: ISO 529
- Schneidrichtung: Rechts
- Schneidstoff: HSS-E-PM
- Toleranzfeld: 2B
- Ausführung: Anschnitt 3,5 - 5 Gänge, Form B
- Bohrtiefe: 2,5
- Form: B 3.5 - 5
- Schmiernuten: Geometrie mit Schälanschnitt
- Schaft: Zylindrischer Schaft mit Vierkant
- Gewinde-Nenn-ø: 1" / 25,4
- Gewindelänge: 35 mm
- Kernloch-ø: 22,25 mm
Spiralpunkt Gewindebohrer
· Anschnittform B mit 3.5-5xP Gewindeanschnitt
· Grobgewinde UNC 1″ mit 8 Gängen / Inch und 2B Toleranzklasse
· Abmessungen nach ISO 529 Standard mit 18.0mm Schaft und 14.0mm Vierkantantrieb
· HSSE-PM mit vaporisierter Oberfläche 2.5xD Durchgangsgewinde in Allzweckanwendungen
Weitere technische Eigenschaften:
· Schneidrichtung: Rechts
· Schaft-ø: 18
· Gg/1″: 8
· Einspannlänge - Metrisch (LSC): 18
· Schaft: Zylindrischer Schaft mit Vierkant
Stornierungen sind nach entsprechender Auftragserteilung nicht mehr möglich! Sonderanfertigungen sowie auftragsbezogene Produktionen sind generell vom Umtausch oder einer Rückgabe ausgeschlossen.
Hinweis Produktbilder:
Die abgebildete Ware ist beispielhaft zu verstehen und stellt keine verbindliche Produkteigenschaft dar. Bitte beachten Sie die Textbeschreibung.
Gewinde-Nenn-Ø:
1" / 25,4
Gg/1″:
8
Gesamtlänge:
130 mm
Gewindelänge:
35 mm
Kernloch-Ø:
22,25 mm
Schneidenanzahl:
4
Vierkant:
14 mm
Schaft-Ø:
18 mm
Einspannlänge - Metrisch (LSC):
18 mm
