Artikel-Nr.: Auflagestuetze
- Höhe über Flur: 1000 mm
- Gesamtbreite = Typbreite + 1195 mm
- Sperrbalken: Aluminium oval
- Sperrbalkenhöhe: 102 mm
- Sperrbalkentiefe: 82 mm
- Hauptstütze (höhenverstellbar):
Stahlrohr, feuerverzinkt - Hauptstützenbreite: 100 mm
- Hauptstützentiefe: 40 mm
- Stärke Hauptstütze: 3 mm
- Befestigung: zum Aufdübeln mit Bodenplatte
- Bodenplattenbreite: 400 mm
- Bodenplattentiefe: 270 mm

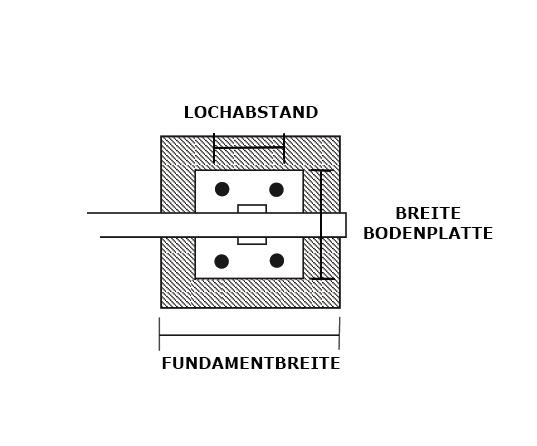

- Lochabstand Bodenplatte: 190 mm
-
höhenverstellbare Hauptstütze und Auflagestütze
Hauptstütze 30 mm abwärts und 240 mm aufwärts, Auflagestütze 130 mm abwärts und 120 mm aufwärts - Schließungen sind links/rechts umbaubar (z.B. bei gegenläufigen Schrankenanlagen)
- Vertikal schwenkend, in 90° Stellung verriegelbar durch Vorhangschloss mit Stahlbolzen gesichert, optional mit Sicherheitsverriegelung durch Schlosskasten
- Positionsschließung: Schlüsselentnahme nur in waagerechter oder senkrechter (90°) Sperrbalkenposition, eingerasteter Verriegelung und verschlossenem Profilzylinder möglich
- einfache Einhandbedienung dank automatischem Entriegeln und Einrasten des Sperriegels
- Gegengewicht und Sperrbalken werkseitig austariert
- Sperrbalken verfügt über einen Antisitzschutz (Vandalismusschutz) und über eine Nut zum Einhängen von Werbeschildern
- Sperrbalken < 6 m einteilig, > 6 m zweiteilig
- Ab Typbreite >= 5500 mm mit Drahtseilverstärkung
- formschönes, schlankes Design
Hinweis: Zwei Profilhalbzylinder, Sondergrößen und -farben sowie Modelle zum Einbetonieren auf Anfrage erhältlich.
Achtung: Zubehör nicht im Lieferumfang enthalten - bitte separat bestellen. Für die Montage zum Aufdübeln werden 4 große (Art. 13642) Schwerlastanker benötigt. Bei Bestellung einer Auflagestütze benötigen Sie zusätzlich 4 kleine (Art. 12997) Schwerlastanker.
Empfehlung: Fundamentbreite der Hauptstütze: 600 x 600 mm, Tiefe 800 mm, Fundamentbreite der Auflagestütze: 400 x 400 mm, Tiefe 600 mm.
Hinweise zur REACH-Verordnung: Bitte beachten Sie die "Hinweise zur REACH-Verordnung" in angehängter PDF.
Hinweis Produktbilder:
Die abgebildete Ware ist beispielhaft zu verstehen und stellt keine verbindliche Produkteigenschaft dar. Bitte beachten Sie die Textbeschreibung.
Sperrbalken Farbe:
weiß beschichtet, rot-weiße Reflexstreifen
Typbreite (=Sperrbalkenlänge):
3000 mm
Verstärkung:
ohne Drahtseilverstärkung
Auflagestütze Schließung:
vorgerüstet f. Vorhangschloss
Hauptstütze Schließung:
Vorgerüstet für Vorhangschloss
Stütze:
Auflagestütze
Hauptstütze Farbe:
verzinkt, rot beschichtet
Stütze Farbe:
verzinkt, rot beschichtet
